首页 > 台湾千岛液压卡盘 > 超薄型卡盘 > SE-04

	商品编号：1014203
	商品名称：超薄型卡盘
	商品型号：SE-04
	制造厂商：台湾千岛/CHANDOX
	保修条款：12个月
	库存状况：现货
	订购数量：
	文件下载：超薄型卡盘SE-04 (PDF格式下载)
	备注:台湾千岛超薄型卡盘SE-04外径把握1-100mm，内径把握36-90mm，夹盘卡爪可正反两用！

产品特性

安装尺寸

实物图片

其它型号

1、轻、薄、短小的设计，适用于件量测夹持。
2、直接转动旋盘，免于使用板手旋转干涉。
3、钢体本体，耐用性甚佳。
4、夹爪正反夹持两用设计，操作方便。
5、2″最小工件夹持0.8mm。

型号\寸法

把握范围

净重
（kg）

外径把握

内径把握

SE-04

Ø1∼Ø100

Ø36∼Ø90

4.3

台湾千岛SE超薄卡盘

产品特点：

1、轻、薄、短小的设计，适用于件量测夹持。
2、直接转动旋盘，免于使用板手旋转干涉。
3、钢体本体，耐用性甚佳。
4、夹爪正反夹持两用设计，操作方便。
5、2″最小工件夹持0.8mm。

型号规格表：

型号\寸法	把握范围		净重（kg）
型号\寸法	外径把握	内径把握	净重（kg）
SE-02	Ø0.8∼Ø63	Ø23∼Ø58	1.2
SE-03	Ø1∼Ø81	Ø31∼Ø70	2.9
SE-04	Ø1∼Ø100	Ø36∼Ø90	4.3
SE-05	Ø1.5∼Ø116	Ø43∼Ø106	6.2
SE-06	Ø1.5∼Ø160	Ø52∼Ø148	11.1

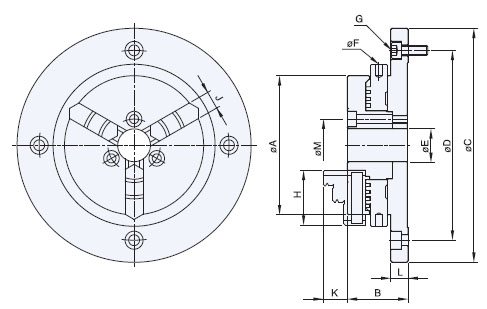

尺寸图及参数表：

型号\规格	A	B	C	D	E	F	G	H	J	K	L	M
SE-02	63	28	118	100	16	4	4-M5×0.8P	27	8	13	8	26
SE-03	85	37	143	116	20	4	4-M6×1P	35	11	14	10.5	32
SE-04	110	39	168	140	26	5	4-M6×1P	42	14	19	10	40
SE-05	130	45	202	168	32	6	4-M8×1.25P	50	16	21	11.5	49
SE-06	160	52	248	208	50	8	4-M10×1.5P	118	19	26	15	70
