首页 > 台湾通福液压卡盘 > 三爪中实油压卡盘 > V-215

	商品编号：1015405
	商品名称：三爪中实油压卡盘
	商品型号：V-215
	制造厂商：台湾通福/TONFOU
	保修条款：12个月
	库存状况：现货
	订购数量：
	文件下载：三爪中实油压卡盘V-215 (PDF格式下载)
	备注:台湾通福三爪中实油压夹头（不含连接板）V-125适用油压缸MH200，适用生爪HC15-1，适用硬爪HJ15-1。

产品特性

安装尺寸

实物图片

其它型号

台湾通福V三爪中实油压夹头（不含连接板)

通福简介：

　通福品牌创立於1989年，专业从事液压卡盘、套筒夹头及回转油缸生产与研发。1996通过团队不断努力通过英国AMTRI CE MARK认证。然而机会总是留给有准备的企业，三年后通福企业股份通过了英国AMTRI,ISO-9002认证，随后通福卡盘及回转油缸在2001年荣获‘台湾精品奖’，作为机械比较发达的台湾来说，同行给了通福品牌品质的高度认可，2010年金融海啸之后，通福企业敏锐的嗅到市场的需求，在提高产品性能的基础上，再次提高产能，同时与大陆机床领头企业合作，以高品质的优势进入大陆市场，同时也得到广大用户的好评！

成功案例：

沈阳第一机床厂

杭州广大机械有限公司

西安沃恩精密机械有限公司

西安鸣士机电开发有限公司

产品特点：

精度高、耐磨、厂家售后服务及时、用户遇到技术问题，可以得到厂家工程师技术支持。

尺寸

V-215

型式

爪行程(mm)

16

柱塞行程(mm)

35

夾持范围

最大 mm

381

最小 mm

68

最大推力 (kgf)

8362

最大速度 (r.p.m.)

2800

最大夾持力(kgf)/油压压力(kgf/cm2)

25391 /
32.6

重量 (kg)

100.6

慣性矩 (kgf.m2)

1.8

适合油压缸

MH200

适合硬爪

HJ15-1

适合生爪

HC15-1

台湾通福V三爪中实油压夹头（不含连接板)

通福简介：

成功案例：

沈阳第一机床厂

杭州广大机械有限公司

西安沃恩精密机械有限公司

西安鸣士机电开发有限公司

产品特点：

精度高、耐磨、厂家售后服务及时、用户遇到技术问题，可以得到厂家工程师技术支持。

型号规格：

尺寸		V-206	V-208	V-210	V-212	V-215	V-218	V-221	V-224
型式		V-206	V-208	V-210	V-212	V-215	V-218	V-221	V-224
爪行程(mm)		8.5	8.8	8.8	10.5	16	16	16	16
柱塞行程(mm)		20	21	25	30	35	35	35	35
夾持范围	最大 mm	165	210	254	304	381	450	530	610
夾持范围	最小 mm	12	12	16	18	68	40	50	50
最大推力 (kgf)		1835	2549	2957	4181	8362	8362	8362	8362
最大速度 (r.p.m.)		5000	4000	3500	3000	2800	2700	1900	1750
最大夾持力(kgf)/油压压力(kgf/cm2)		5253 / 25.5	7548 / 24.5	11013 / 28.6	15807 / 27.5	25391 / 32.6	25391 / 32.6	25391 / 32.6	25391 / 32.6
重量 (kg)		12	22.8	34.4	59	100.6	126	187	225
慣性矩 (kgf.m2)		0.045	0.137	0.3	0.725	1.8	2.35	4.80	6.92
适合油压缸		MH100	MH125	MH125	MH150	MH200	MS-200	MS-200	MS-200
适合硬爪		HJ06	HJ08	HJ10	HJ12-1	HJ15-1	HJ15-1	HJ21-1	HJ21-1
适合生爪		HC06	HC08	HC10	HC12-1	HC15-1	HC15-1	HC21-1	HC21-1

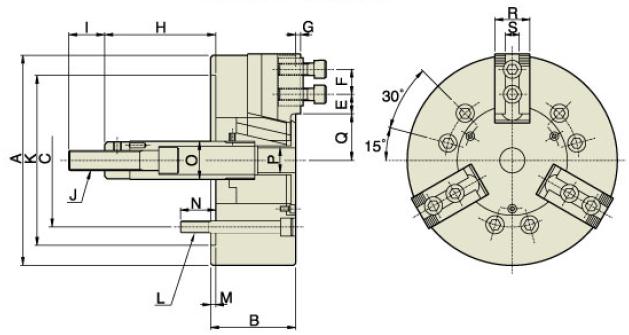

尺寸图：

尺寸		V-206	V-208	V-210	V-212	V-215	V-218	V-221	V-224
型式		V-206	V-208	V-210	V-212	V-215	V-218	V-221	V-224
A		165	210	254	304	318	450	530	610
B		74	85	89	106	114	114	125	125
K(H6)		140	170	220	220	300	300	380	380
M		5	5	5	6	6	6	6	6
C		104.78	133.35	171.45	171.45	235	235	330.2	330.2
P		21	25	34	34	-	-	-	-
L		6-M10	6-M12	6-M16	6-M16	6-M20	6-M20	6-M24	6-M24
N		14	20	18	22	29	29	31	31
F		20	25	30	30	43	43	60	60
Q	最大	37.8	46.3	51.1	61	77.5	108	86.5	125
Q	最小	33.55	41.9	46.7	55.75	69.5	100	78.5	117
E	最大	18	22.5	37.5	47	50.25	93	93	93
E	最小	7.5	9	10.5	11	23.25	24	24	24
H	最大	104.6	132	158	163	104	92	97	97
H	最小	84.6	111	133	133	69	57	62	62
S		12	14	16	18	25.5	25.5	25	25
R		31	35	40	50	50	50	65	65
J		M16x2.0	M20x2.5	M20x2.5	M20x2.5	M30x3.5	M30x3.5	M30x3.5	M30x3.5
G		4	5	5	5	2	2	7.5	7.5
O		34	38	45	50	60	60	60	60
I		36	36	36	36	55	55	55	55
