市场上常见的四爪卡盘
一、四爪卡盘分类
四爪卡盘一般常见的有两种一种是四爪自定心卡盘，一种是四爪单动卡盘。

二、四爪卡盘概述

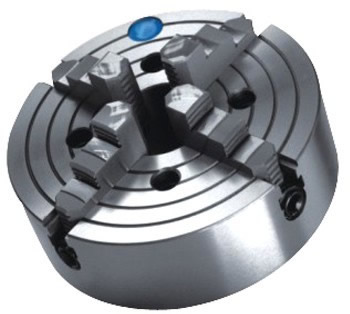

四爪自定心卡盘全称是机床用手动四爪自定心卡盘，是由一个盘体，四个小伞齿，一付卡爪组成。四个小伞齿和盘丝啮合，盘丝的背面有平面螺纹结构，卡爪等分安装在平面螺纹上。当用扳手扳动小伞齿时，盘丝便转动，它背面的平面螺纹就使卡爪同时向中心靠近或退出。因为盘丝上的平面矩形螺纹的螺距相等，所以四爪运动距离相等，有自动定心的作用。
四爪单动卡盘全称是机床用手动四爪单动卡盘，是由一个盘体，四个丝杆，一付卡爪组成的。工作时是用四个丝杠分别带动四爪，因此常见的四爪单动卡盘没有自动定心的作用。但可以通过调整四爪位置，装夹各种矩形的、不规则的工件，每个卡爪都可单独运动。
三、四爪卡盘卡爪
四爪自定心卡盘
功能：四爪同步移动适用于夹持四方、四方形零件,也适用于轴类,盘类零件。
适用机床及附件： 普通车床、经济型数控车床、磨床、铣床、钻床及机床附件——分度头回转台等。
四爪单动卡盘
功能：一个卡爪可单独移动适用于夹持偏心零件和不规则形状零件。
适用机床及附件：普通车床、经济型数控车床、磨床、铣床、钻床及机床附件——分度头回转台等。
四、四爪卡盘用途
车床附件，用以夹持圆形或方形、矩形工件，进行切削加工。这种卡盘的四爪不能联动，需分别扳动，故还能用来夹持单边的、不对中心的工件。
|
