首页 > 回转油缸 > 中空回转油缸 > P0928

	商品编号：1044801
	商品名称：中空回转油缸
	商品型号：P0928
	制造厂商：台湾千岛/CHANDOX
	保修条款：12个月
	库存状况：现货
	订购数量：
	文件下载：中空回转油缸P0928 (PDF格式下载)
	备注:台湾千岛中空油压回转缸P0298活塞行程10mm，最高使用压力3.9Mpa。

产品特性

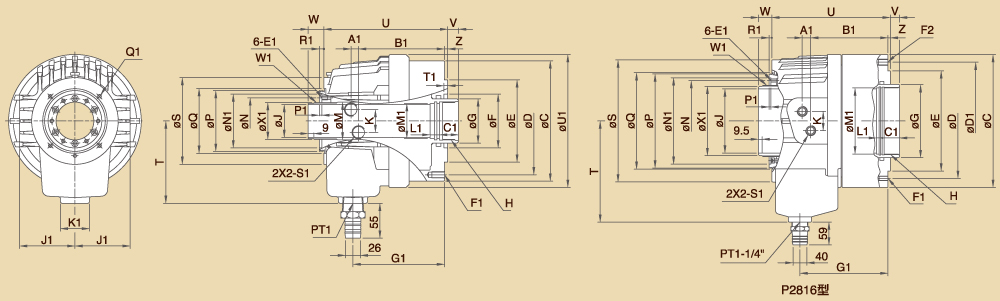

安装尺寸

实物图片

其它型号

1、小型轻重：比起传统的制品，实现小型、轻量。高速回转时的性能更稳定，更减轻机械的负荷。
2、更大的实通孔：比起以往的制品约有提高20%的实通孔，可使机械的能力充分的活用。
3、安全构造：内部结构经过专业设计更安全。

型式 / 规格	活塞行程 (mm)	最高回转数 r.p.m. (min^-1)	活塞直径 (mm)	GDm² (kg．m²)	流量 (ι/min)	最高使用压力 kgf/cm² (Mpa)	活塞面积		最大推(拉)力		净重 (kg)
							推力侧	拉力侧	推力 kgf (KN)	拉力 kgf (KN)
P0928	10	8000	90	0.008	3.0	40 (3.9)	54	47.5	2000 (19.6)	1750 (17.2)	6.5

型式 / 规格	A1	B1	C	C1	D	D1	E (h7)	E1	F	F1	F2	G	G1	H	J	J1	K	K1	L1	M	M1
P0928	9	109	120	25	100	-	80	8-M5x0.8P	60	6-M8x1.25P	-	45	114	M38x1.5P	28	60	25	46	15	34.6	34

型式 / 规格	N	N1	P	P1	Q	Q1	R1	S	S1	T	T1	U	U1	V max.	V min.	W max.	W1	W min.	X1	Z
P0928	44	53	59	4	64.8	4-M4x0.7P(PCD Ø76)	5	95	PT1/4	105	4	159	137	9.15	-0.95	33.95	M34x1.5P	23.95	31.8	5

台湾千岛P中空油压回转缸

产品特点：

型式 / 规格	A1	B1	C	C1	D	D1	E (h7)	E1	F	F1	F2	G	G1	H	J	J1	K	K1	L1	M	M1
P0928	9	109	120	25	100	-	80	8-M5x0.8P	60	6-M8x1.25P	-	45	114	M38x1.5P	28	60	25	46	15	34.6	34
P1036	11	120	136	25	115	-	100	6-M5×0.8P	65	6-M10×1.5P	-	48	126	M42×1.5P	36	68	32	46	15	44.6	38
P1246	12	126.5	155	30	130	-	100	6-M6×1P	80	12-M10×1.5P	-	65	134	M55×2P	46	76	36	46	15	52.9	50
P1552	12	136	190	30	170	-	130	6-M6×1P	85	12-M10×1.5P	-	70	145	M60×2P	52	87.5	36	46	15	59.6	55
P1875	17.5	154.5	215	35	190	-	160	6-M6×1P	125	12-M10×1.5P	-	95	162	M85×2P	75	101	36	46	15	84.6	80
P1878	17.5	154.5	215	35	190	-	160	6-M6×1P	125	12-M10×1.5P	-	98.5	163.5	M87×2P	78	101	36	46	15	84.6	83
P2091	21	168	240	35	215	-	180	6-M6×1P	140	12-M12×1.75P	-	110	183	M100×2P	91	110	36	46	15	99.6	95
P2093	21	168	240	35	215	-	180	6-M6×1P	140	12-M10×1.75P	-	115	183	M103×2P	93	110	36	46	15	99.6	100
P2511	27	191	310	45	275	-	230	6-M6×1P	166	12-M16×2P	-	140	218	M130×2P	117.5	135	40	46	15	134.6	125
P2816	22	201	345	45	298	305	260	6-M8x1.25P	-	12-M12x1.75P	12-M16x2P	190	229	M175x3P	166.5	180	50	60	15	185	171.5

型式 / 规格	N	N1	P	P1	Q	Q1	R1	S	S1	T	T1	U	U1	V max.	V min.	W max.	W1	W min.	X1	Z
P0928	44	53	59	4	64.8	4-M4x0.7P(PCD Ø76)	5	95	PT1/4	105	4	159	137	9.15	-0.95	33.95	M34x1.5P	23.95	31.8	5
P1036	55	64	73	6	80	4-M5×0.8P(PCD Ø88)	5	105	PT3/8	115	6	179	154	10	-5	39	M44×1.5P	24	42	5
P1246	64	76	85	4	90	4-M5×0.8P(PCD Ø98)	6	116	PT1/2	115	6	184	172	10	-5	40	M52×1.5 P	25	50	5
P1552	73	85	96	4	102	4-M6×1P(PCD Ø110)	7	135	PT1/2	130	6	196	210	17	-5	47	M58×1.5P	25	56	5
P1875	98	108	121	4	131	4-M6×1P(PCD Ø155)	7	165	PT1/2	160	4	230	235	20	-5	50	M84×2P	25	81	5
P1878	98	108	121	4	131	4-M6×1P(PCD Ø155)	7	165	PT1/2	160	4	230	235	20	-5	50	M84×2P	25	81	5
P2091	108	120	138	4	147	4-M6×1P(PCD Ø165)	7	180	PT1/2	185	6	253	260	25	-5	55	M99×2P	25	96	5
P2093	108	120	138	4	147	4-M6×1P(PCD Ø165)	7	180	PT1/2	185	6	253	260	25	-5	55	M99×2P	25	96	5
P2511	148	160	178	5	184	4-M6×1P(PCD Ø206)	7	230	PT1/2	210	7	304	302	24	-6	55	M134×2P	25	130	6
P2816	210	224	244	5	250	6-M6×1P(PCD Ø275)	7	316	PT3/4	262.5	-	308	-	24	-6	65	M185x3P	35	180	6

型式 / 规格	活塞行程 (mm)	最高回转数 r.p.m. (min^-1)	活塞直径 (mm)	GDm² (kg．m²)	流量 (ι/min)	最高使用压力 kgf/cm² (Mpa)	活塞面积		最大推(拉)力		净重 (kg)
型式 / 规格	活塞行程 (mm)	最高回转数 r.p.m. (min^-1)	活塞直径 (mm)	GDm² (kg．m²)	流量 (ι/min)	最高使用压力 kgf/cm² (Mpa)	推力侧	拉力侧	推力 kgf (KN)	拉力 kgf (KN)	净重 (kg)
P0928	10	8000	90	0.008	3.0	40 (3.9)	54	47.5	2000 (19.6)	1750 (17.2)	6.5
P1036	15	8000	105	0.012	3.0	40 (3.9)	70	68	2500 (24.5)	2400 (23.5)	9.0
P1246	15	7000	125	0.019	3.0	40 (3.9)	100	89	3700 (36.2)	3200 (31.3)	11.9
P1552	22	6200	155	0.053	3.9	40 (3.9)	160	150	5800 (57.8)	5500 (53.9)	17.3
P1875	25	4700	180	0.096	4.2	40 (3.9)	198	183	7200 (70.5)	6700 (65.6)	26.4
P1878	25	4700	180	0.096	4.2	40 (3.9)	198	178	7200 (70.5)	6500 (63.7)	25.5
P2091	30	3800	205	0.16	4.5	40 (3.9)	252	235	9200 (90.1)	8600 (84.3)	37.0
P2093	30	3800	205	0.16	4.5	40 (3.9)	252	226	9200 (90.1)	8313 (81.5)	32.9
P2511	30	2800	250	0.5	7.0	40 (3.9)	348	336	12400 (121.5)	12000 (117.6)	63.0
P2816	30	2000	280	3.5	8.4	40 (3.9)	346	336	12200 (119.6)	11800 (115.7)	96.3
