适用于CNC车床、第四轴。
1. 高速回转、夹持力佳。
2. 中空设计可搭配送料机。
3. 视机台需要搭配档料杆。
4. 可更换生爪、硬爪.
|

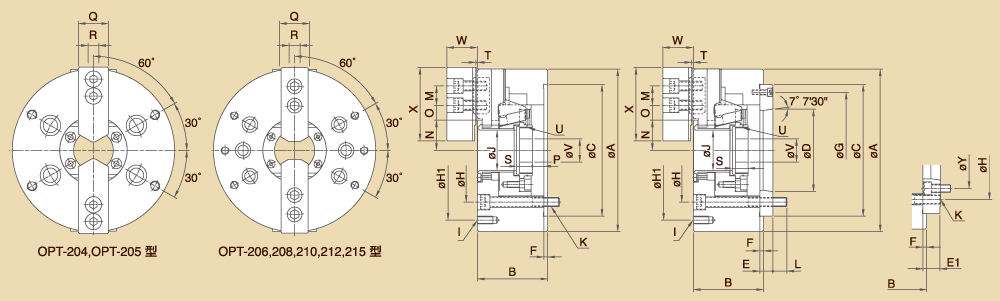

型式 / 规格
|
主轴鼻端番号
|
A
|
B
|
C
(h6)
|
D
|
E
|
E1
|
F
|
G
|
H
|
H1
|
I
|
J
|
K
|
L
|
|
OPT-204
|
-
|
110
|
59
|
85
|
-
|
-
|
-
|
4
|
-
|
70.6
|
-
|
-
|
26
|
4-M10x1.5P
|
-
|
|
型式 / 规格
|
M
|
N
max.
|
N
min.
|
O
max.
|
O
min.
|
P
max.
|
P
min.
|
Q
|
R
|
S
|
T
|
U
|
V
|
W
|
X
|
Y
|
通孔直径
(mm)
|
柱塞行程
(mm)
|
|
OPT-204
|
14
|
23
|
20.3
|
11.5
|
6.7
|
3.5
|
-6.5
|
23
|
10
|
17.5
|
2
|
M32×1.5P
|
12
|
24
|
49.5
|
-
|
26
|
10
|
|
型式 / 规格
|
爪行程[直径]
(mm)
|
最高回转数
r.p.m.(min-1)
|
最大拉力
kgf (KN)
|
最大静夹持力
kgf (KN)
|
最大设定油压压力
kgf/cm2 (Mpa)
|
净重 (kg)
|
搭配油压缸型号
|
夹持范围
|
|
OPT-204
|
5.4
|
8000
|
920 (9)
|
1930 (19)
|
15.5 (1.5)
|
3.6
|
P1036
|
Ø7~Ø110
|
台湾千岛OPT二爪高速中空油压夹头
产品特点：
适用于CNC车床、第四轴。
1. 高速回转、夹持力佳。
2. 中空设计可搭配送料机。
3. 视机台需要搭配档料杆。
4. 可更换生爪、硬爪。
规格表：
|
型式 / 规格
|
主轴鼻端番号
|
A
|
B
|
C
(h6)
|
D
|
E
|
E1
|
F
|
G
|
H
|
H1
|
I
|
J
|
K
|
L
|
|
OPT-204
|
-
|
110
|
59
|
85
|
-
|
-
|
-
|
4
|
-
|
70.6
|
-
|
-
|
26
|
4-M10x1.5P
|
-
|
|
OPT-205
|
A2-4
|
135
|
60
|
110
|
63.513
|
20
|
-
|
4
|
96
|
82.6
|
PCDØ118
|
4-M8×1.25P
|
33
|
4-M10×1.5P
|
15
|
|
OPT-206
|
A2-5
|
169
|
81
|
140
|
82.563
|
15
|
-
|
5
|
116
|
104.8
|
PCDØ145
|
6-M10×1.5P
|
45
|
6-M10×1.5P
|
16
|
|
OPT-208
|
A2-6(A2-5)
|
210
|
91
|
170
|
106.375
|
17
|
23
|
5
|
150
|
133.4
|
PCDØ180
|
6-M10×1.5P
|
52
|
6-M12×1.75P
|
18
|
|
OPT-210
|
A2-8(A2-6)
|
254
|
100
|
220
|
139.719
|
18
|
28
|
5
|
190
|
171.4
|
PCDØ225
|
6-M12×1.75P
|
75
|
6-M16×2P
|
19
|
|
OPT-212
|
A2-8
|
304
|
110
|
220
|
139.719
|
18
|
-
|
6
|
190
|
171.4
|
PCDØ250
|
6-M12×1.75P
|
91
|
6-M16×2P
|
25
|
|
OPT-215
|
A2-11(A2-8)
|
381
|
133
|
300
|
196.869
|
22
|
33
|
6
|
260
|
235
|
PCDØ324
|
6-M12×1.75P
|
117.5
|
6-M20×2.5P
|
28
|
|
型式 / 规格
|
M
|
N
max.
|
N
min.
|
O
max.
|
O
min.
|
P
max.
|
P
min.
|
Q
|
R
|
S
|
T
|
U
|
V
|
W
|
X
|
Y
|
通孔直径
(mm)
|
柱塞行程
(mm)
|
|
OPT-204
|
14
|
23
|
20.3
|
11.5
|
6.7
|
3.5
|
-6.5
|
23
|
10
|
17.5
|
2
|
M32×1.5P
|
12
|
24
|
49.5
|
-
|
26
|
10
|
|
OPT-205
|
14
|
26.2
|
23.5
|
19
|
6
|
1
|
-9
|
25
|
10
|
20
|
2
|
M40×1.5P
|
12
|
31.5
|
62
|
-
|
33
|
10
|
|
OPT-206
|
20
|
32.35
|
29.6
|
24
|
7
|
11
|
-1
|
31
|
12
|
19
|
2
|
M55×2P
|
20
|
37.5
|
73
|
-
|
45
|
12
|
|
OPT-208
|
25
|
39.1
|
35.4
|
30
|
10
|
14.5
|
-1.5
|
35
|
14
|
20.5
|
2
|
M60×2P
|
30
|
39.5
|
95
|
104.8
|
52
|
16
|
|
OPT-210
|
30
|
51.5
|
47.1
|
34
|
12
|
8.5
|
-10.5
|
40
|
16
|
25
|
2
|
M85×2P
|
40
|
43
|
110
|
133.4
|
75
|
19
|
|
OPT-212
|
30
|
61.6
|
56.3
|
46
|
12
|
8
|
-15
|
50
|
21
|
28
|
2
|
M100×2P
|
50
|
51
|
129
|
-
|
91
|
23
|
|
OPT-215
|
43
|
82.3
|
77
|
46
|
13
|
7
|
-16
|
62
|
22
|
42.5
|
5
|
M130×2P
|
48
|
66.5
|
165
|
171.4
|
117.5
|
23
|
|
型式 / 规格
|
爪行程[直径]
(mm)
|
最高回转数
r.p.m.(min-1)
|
最大拉力
kgf (KN)
|
最大静夹持力
kgf (KN)
|
最大设定油压压力
kgf/cm2 (Mpa)
|
净重 (kg)
|
搭配油压缸型号
|
夹持范围
|
|
OPT-204
|
5.4
|
8000
|
920 (9)
|
1930 (19)
|
15.5 (1.5)
|
3.6
|
P1036
|
Ø7~Ø110
|
|
OPT-205
|
5.4
|
7000
|
1120 (11)
|
2340 (23)
|
19 (1.9)
|
6.5
|
P1036
|
Ø10~Ø135
|
|
OPT-206
|
5.5
|
6000
|
1420 (14)
|
3770 (37)
|
18.5 (1.8)
|
13.1
|
P1246
|
Ø13~Ø169
|
|
OPT-208
|
7.4
|
5000
|
2240 (22)
|
5710 (56)
|
17 (1.7)
|
23.0
|
P1552
|
Ø13~Ø210
|
|
OPT-210
|
8.8
|
4200
|
2850 (28)
|
7440 (73)
|
18 (1.8)
|
35.9
|
P1875
|
Ø30~Ø254
|
|
OPT-212
|
10.6
|
3300
|
3670 (36)
|
9690 (95)
|
18 (1.8)
|
56.6
|
P2091
|
Ø35~Ø304
|
|
OPT-215
|
10.6
|
2500
|
4790 (47)
|
12130 (119)
|
17 (1.7)
|
103.2
|
P2511
|
Ø35~Ø381
|
|
备注:台湾千岛二爪高速中空油压卡盘OPT-205通孔直径26，夹持范围7-110，搭配油压缸P1036.
