首页 > 回转油缸 > 中实回转油缸 > RH-100

	商品编号：1041503
	商品名称：中实回转油缸
	商品型号：RH-100
	制造厂商：台湾佳贺/GRIP
	保修条款：12个月
	库存状况：现货
	订购数量：
	文件下载：中实回转油缸RH-100 (PDF格式下载)
	备注:台湾佳贺中实回转油压缸RH-100行程20mm，最高使用压力4.0Mpa，配套使用卡盘2P-06、3P-06。

产品特性

安装尺寸

实物图片

其它型号

1、回转阀体与刚体皆采用特殊轻合金制造成，重量轻；

2、回转阀经过特殊设计，使得内部的轴承能充分的润滑及冷却而能耐高速回转，增长寿命。

型号/规格

活塞面积

行程MM

最高使用回转数r.p.m

最高使用压力MPa

GD²kg.m²

重量kg

押侧

拉侧

RH-100

75.4

70.5

20

5500

3.5

0.04

4.9

RH-100K

75.4

68.4

20

5500

4.0

0.04

5.1

台湾佳贺RH系列中实回转油压缸（高速轻量型）

产品特性：

1、回转阀体与刚体皆采用特殊轻合金制造成，重量轻；

2、回转阀经过特殊设计，使得内部的轴承能充分的润滑及冷却而能耐高速回转，增长寿命。

产品型号规格：

型号/规格	活塞面积		行程MM	最高使用回转数r.p.m	最高使用压力MPa	GD²kg.m²	重量kg
型号/规格	押侧	拉侧	行程MM	最高使用回转数r.p.m	最高使用压力MPa	GD²kg.m²	重量kg
RH-65	31.0	27.9	15	6000	3.5	0.01	2.9
RH-80	47.7	42.8	15	6000	3.5	0.01	3.4
RH-100	75.4	70.5	20	5500	3.5	0.04	4.9
RH-100K	75.4	68.4	20	5500	4.0	0.04	5.1
RH-125	119.6	112.5	25	5500	3.5	0.08	6.8
RH-125K	119.6	110.0	25	5500	4.0	0.08	7.1
RH-150	173.6	157.7	30	4000	4.0	0.18	11.5
RH-200	310	286.3	35	4000	4.0	0.38	20.4

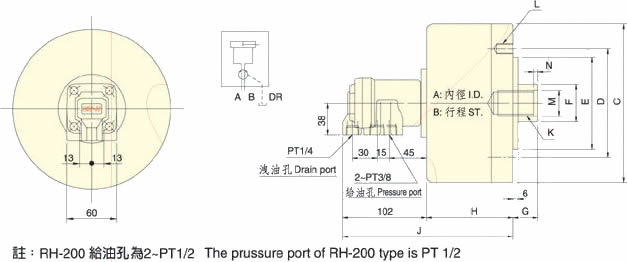

尺寸图：

型号/寸法	A	B	C	D	E h 7	F	G		H	J	K	L	M H8	N	P
型号/寸法	A	B	C	D	E h 7	F	max	min	H	J	K	L	M H8	N	P
RH-65	65	15	98	80	60	22	45	30	74	175	M12*30	6~M8*16	-	-	RC3/8
RH-80	80	15	112	90	65	25	45	30	74	175	M16*30	6~M8*16	-	-	RC3/8
RH-100	100	20	135	100	80	25	45	25	89	190	M16*30	6~M10*20	-	-	RC3/8
RH-100K	100	20	135	100	80	30	45	25	89	190	M20*35	6~M10*20	-	-	RC3/8
RH-125	125	25	160	130	110	30	50	25	96	197	M20*35	6~M12*20	-	-	RC3/8
RH-125K	125	25	160	130	110	35	50	25	96	197	M24*44	6~M12*20	-	-	RC3/8
RH-150	150	30	190	130	110	45	55	25	105	206	M30*45	12~M12*24	31	5	RC3/8
RH-200	200	35	245	145	120	55	70	35	130	231	M36*60	12~M16*30	37	5	RC1/2
