首页 > 上海固津液压卡盘 > 三爪高速中空动力卡盘 > K55-135C/A24

	商品编号：1017901
	商品名称：三爪高速中空动力卡盘
	商品型号：K55-135C/A24
	制造厂商：上海固津/kuking
	保修条款：12个月
	库存状况：现货
	订购数量：
	文件下载：三爪高速中空动力卡盘K55-135C/A24 (PDF格式下载)
	备注:三爪高速中空动力卡盘K55-135C通孔33mm，搭配油缸P23100，夹持范围10-135mm。

产品特性

安装尺寸

实物图片

其它型号

产品特点：

1、K55三爪高速中空动力卡盘与主轴直接连接，刚性好，精度高

2、K55三爪高速中空动力卡盘适用于盘类、棒类工件的精加工

型号/规格

爪行程

mm

柱塞行程mm

通孔直径mm

最高回转速

r.p.m

最大拉力

KN

最大静夹持力KN

最大设定油压压力Mpa

净重KG

搭配油缸型号

夹持范围

K55-135C/A24

5.4

33

10

7000

17

35

2.8

6.1

P23100

Ф10-Ф135

K55三爪高速中空动力卡盘

产品特点：

1、K55三爪高速中空动力卡盘与主轴直接连接，刚性好，精度高

2、K55三爪高速中空动力卡盘适用于盘类、棒类工件的精加工

型号规格表：

型号/规格	爪行程 mm	柱塞行程mm	通孔直径mm	最高回转速 r.p.m	最大拉力 KN	最大静夹持力KN	最大设定油压压力Mpa	净重KG	搭配油缸型号	夹持范围
K55-135C/A24	5.4	33	10	7000	17	35	2.8	6.1	P23100	Ф10-Ф135
K55-169C/A25	5.5	45	12	6000	21	56	2.7	12.5	P23125	Ф13-Ф169
K55-210C/A26	7.4	52	16	5000	34.8	86	2.6	23.6	P23160	Ф13-Ф210
K55-210C/A25	7.4	52	16	5000	34.8	86	2.6	23.6	P23160	Ф13-Ф210
K55-254C/A28	8.8	75	19	4200	42	108	2.6	33.7	P23200	Ф30-Ф254
K55-254C/A26	8.8	75	19	4200	42	108	2.6	33.7	P23200	Ф30-Ф254
K55-304C/A28	10.6	91	23	3300	54	141	2.6	55.3	P23200	Ф35-Ф304
K55-381C/A211	10.6	117.5	23	2500	71	179	2.5	106.8	P23200	Ф35-Ф381
K55-381C/A28	10.6	117.5	23	2500	71	179	2.5	106.8	P23200	Ф35-Ф381
K55-450C/A211	10.6	117.5	23	2000	71	179	2.5	171	P23200	Ф40-Ф450
K55-450C/A28	10.6	117.5	23	2000	71	179	2.5	171	P23200	Ф40-Ф450

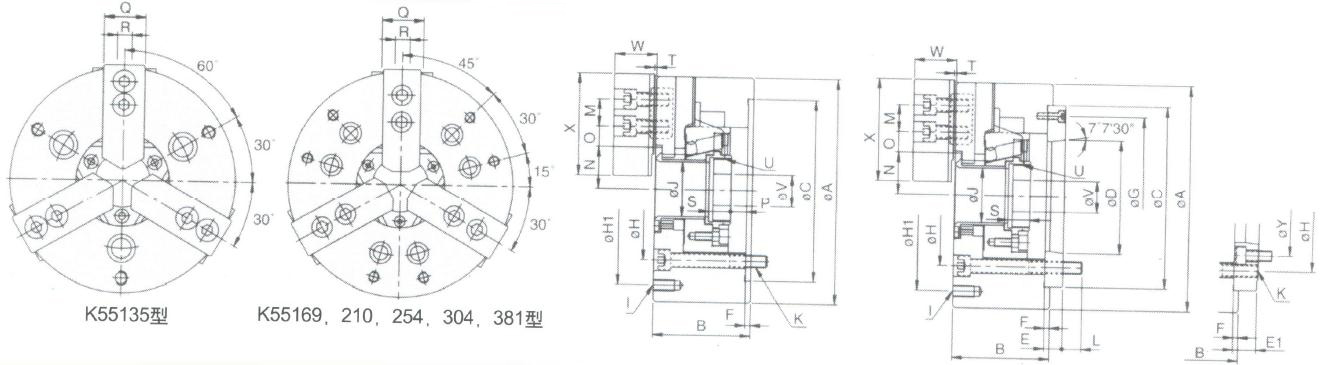

尺寸图及型号参数表：

型号/规格	A	B	C	D	E	E1	F	G	H	H1	I	J	K	L	M
K55-135C	135	60	110	63.513	20	--	4	96	82.6	PCDФ118	3-M8*1.25P	33	3-M10*1.5P	15	14
K55-169C	169	81	140	82.563	15	--	5	116	104.8	PCDФ145	6-M10*1.5P	45	6-M10*1.5P	16	20
K55-210C	210	91	170	106.375	17	23	5	150	133.4	PCDФ180	6-M10*1.5P	52	6-M12*1.75P	18	25
K55-254C	254	100	220	139.719	18	28	5	190	171.4	PCDФ225	6-M12*1.75P	75	6-M16*2P	19	30
K55-304C	304	110	220	139.719	18	--	6	190	171.4	PCDФ250	6-M12*1.75P	91	6-M16*2P	25	30
K55-381C	381	133	300	196.869	22	33	6	260	235	PCDФ324	6-M12*1.75P	117.5	6-M20*2.5P	28	43
K55-450C	450	133	300	196.869	22	33	6	260	235	PCDФ290	6-M12*1.75P	117.5	6-M20*2.5P	28	43

型号/规格	Nmax	Nmin	Omax	Omin	Pmax	Pmin	Q	R	S	T	U	V	W	X	Y
K55-135C	--	--	19	6	1	-9	25	10	20	2	M40*1.5P	12	31.5	62	--
K55-169C	32.35	29.6	24	7	11	-1	31	12	19	2	M55*2P	20	37	73	--
K55-210C	38.7	35	29.75	14.75	14.5	-1.5	35	14	20.5	2	M60*2P	30	39	95	104.8
K55-254C	51.5	47.1	34	12	8.5	-10.5	40	16	25	2	M85*2P	40	43	110	133.4
K55-304C	61.6	56.3	46	12	8	-15	50	21	28	2	M100*2P	50	51	129	--
K55-381C	82.3	77	46	13	7	-16	62	22	42.5	5	M130*2P	90	66	165	171.4
K55-450C	82.7	76.7	79.25	13.75	7	-16	62	24	42.5	5	M130*2P	48	66	165	171.4
