首页 > 回转油缸 > 超短型中空回转油缸 > TK-642

	商品编号：1041401
	商品名称：超短型中空回转油缸
	商品型号：TK-642
	制造厂商：台湾佳贺/GRIP
	保修条款：12个月
	库存状况：现货
	订购数量：
	文件下载：超短型中空回转油缸TK-642 (PDF格式下载)
	备注:台湾佳贺超短型中空回转油压缸TK-642行程15mm，最高回转速8000r.p.m，最高使用压力4.5Mpa。

产品特性

安装尺寸

实物图片

其它型号

1、超短，大孔径型回转油压缸，全长公为从来型的2/3。

2、内建逆止阀自锁机构及压力泄压阀。

3、安装时可由俊端锁固之。

型号/规格

活塞面积

行程mm

最高使用回转数min(r.p.m)

最高使用压力MPa

GD²kg.m²

重量kg

总泄漏量lit./min

押侧

拉侧

TK-642

99.1

88.0

15

8000

4.5(45)

0.06

7.8

3.0

号/寸法

A

B

C

D

E/h 7

F

G1

G2

H

J

K

L1

L2

M1

M2

M3

max

min

max

min

TK-642

125

156

140

140

120

65

15

0

40

25

58

85

125

M8*65

15

M50*2

25

13

型号/寸法

TK-642

M52*1.5

8.5

116

120

M6*6

M5*6

台湾佳贺TK系列超短型中空回转油压缸（超短高速轻量型）

产品特性：

1、超短，大孔径型回转油压缸，全长公为从来型的2/3。

2、内建逆止阀自锁机构及压力泄压阀。

3、安装时可由俊端锁固之。

型号规格：

型号/规格	活塞面积		行程mm	最高使用回转数min(r.p.m)	最高使用压力MPa	GD²kg.m²	重量kg	总泄漏量lit./min
型号/规格	押侧	拉侧	行程mm	最高使用回转数min(r.p.m)	最高使用压力MPa	GD²kg.m²	重量kg	总泄漏量lit./min
TK-642	99.1	88.0	15	8000	4.5(45)	0.06	7.8	3.0
TK-646	99.1	88.0	15	8000	4.5(45)	0.06	7.5	3.0
TK-846	135.3	125.0	20	6500	4.5(45)	0.11	12.4	3.9
TK-852	135.3	125.0	20	6500	4.5(45)	0.11	11.8	3.9
TK-1068	179.5	163.5	25	5500	4.5(45)	0.24	17.8	4.2
TK-1075	179.5	163.5	25	5500	4.5(45)	0.24	16.8	4.2
TK-1078	179.5	163.5	25	5500	4.5(45)	0.24	16.8	4.2

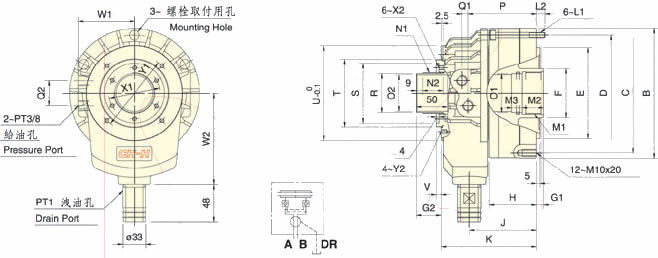

尺寸图及参数：

型号/寸法	A	B	C	D	E/h 7	F	G1		G2		H	J	K	L1	L2	M1	M2	M3
型号/寸法	A	B	C	D	E/h 7	F	max	min	max	min	H	J	K	L1	L2	M1	M2	M3
TK-642	125	156	140	140	120	65	15	0	40	25	58	85	125	M8*65	15	M50*2	25	13
TK-646	125	156	140	140	120	65	15	0	40	25	58	85	125	M8*65	15	M55*2	25	13
TK-846	145	185	170	165	130	70	20	0	45	25	67	95	135	M8*70	12	M60*2	30	15
TK-852	145	185	170	165	130	70	20	0	45	25	67	95	135	M8*70	12	M60*2	30	15
TK-1068	175	215	190	190	160	98	25	0	50	25	73	107	157	M10*80	17	M75*2	35	15
TK-1075	175	215	190	190	160	98	25	0	50	25	73	107	157	M10*80	17	M85*2	35	15
TK-1078	175	215	190	190	160	98	25	0	50	25	73	107	157	M10*80	17	M87*2	35	15

型号/寸法	N1	N2	O1 H8	O2 H8	P	Q1	Q2	R g7	S H7	T	U	V	W1	W2	X1	X2	Y1	Y2
TK-642	M52*1.5	29	45	42	88	8.5	36	50	76	85	116	6	75	120	64	M6*6	98	M5*6
TK-646	M52*1.5	29	50	46	88	8.5	36	50	76	85	116	6	75	120	64	M6*6	98	M5*6
TK-846	M58*1.5	29	50	46	97	8.5	36	56	85	96	128	7	80	130	73	M6*7	110	M6*6
TK-852	M58*1.5	29	55	52	97	8.5	36	56	85	96	128	7	80	130	73	M6*7	110	M6*6
TK-1068	M86*2	33	70	68	109	12	40	83	108	121	164	7	100	160	98	M6*8	155	M6*8
TK-1075	M86*2	3	80	75	109	12	40	83	108	121	164	7	100	160	98	M6*8	155	M6*8
TK-1078	M86*2	33	83	78	109	12	40	83	108	121	164	7	100	160	98	M6*8	155	M6*8
