型号\规格

套筒行程mm

最大夹持能力 mm

油压缸推力kgf

最大夹持力kgf

最高回转数r.p.m

I
kg.m²

重量kg

适用筒夹

适用油缸

最大使用压力Mpa

圆棒

六角材

方材

CL-26

4.5

3-26

4-22

4-18

1800

3870

8000

0.040

4.3

161E

TK-533

26

CL-30

4.5

3-30

4-26

4-20

2000

4300

8000

0.038

4.2

163E

TK-533

29

CL-36

6

3-36

6-32

6-26

2300

4950

6000

0.062

7.0

171E

TK-643

25

CL-42

6

3-42

6-36

6-29

2500

5400

6000

0.060

6.9

173E

TK-643

29

CL-52

6

5-52

8-45

7-36

2800

6020

6000

0.101

14.3

177E

TK-852

23

CL-6017

6

5-60

8-52

7-42

3000

6500

5000

0.098

14.1

185E

TK-1068

18

CL-6022

6

5-60

8-52

7-42

3000

6500

5000

0.126

16.3

185E

TK-1068

18

CL-80

6

20-80

18-69

15-56

3500

7300

4000

0.108

17.8

193E

TK-1287

16

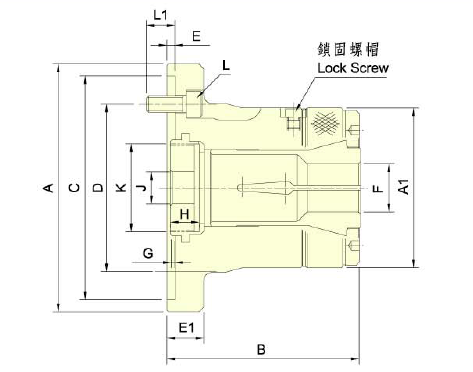

型号\寸法

A

A1

B

C

D

E

E1

F max.

F min.

G max.

G min.

H

J

K max.

L

L1

CL-26

120

85

100

110

82.6

4

23

26

3

7

2.5

15

12

M40×1.5

M10×25

16

CL-30

120

85

100

110

82.6

4

23

30

3

7

2.5

15

12

M40×1.5

M10×25

16

CL-36

155

100

120

140

104.8

5

23

36

3

7

1

17.5

20

M55×2

M10×25

18

CL-42

155

100

120

140

104.8

5

23

42

3

7

1

17.5

20

M55×2

M10×25

18

CL-52

185

130

145.5

170

133.4

5

27

52

5

9

3

24

45

M60×2

M12×30

20

CL-6017

185

130

145.5

170

133.4

5

27

60

5

9

3

24

45

M75×2

M12×30

20

CL-6022

234

130

142

220

171.5

5

32

60

5

13

7

24

45

M85×2

M16×30

20

CL-80

234

156

163

220

171.5

5

32

80

20

15.5

9.5

24

45

M100×2

M16×30

20
