首页 > 台湾千岛液压卡盘 > 强力超薄型卡盘 > NBK-06

	商品编号：1014601
	商品名称：强力超薄型卡盘
	商品型号：NBK-06
	制造厂商：台湾千岛/CHANDOX
	保修条款：12个月
	库存状况：现货
	订购数量：
	文件下载：强力超薄型卡盘NBK-06 (PDF格式下载)
	备注:台湾千岛强力超薄型卡盘NBK-06外径把握8-160mm，内径把握45-150mm，净重10.6kg。

产品特性

安装尺寸

实物图片

其它型号

1、把手和盘面成30°角，旋转操作更便利。
2、薄型设计，可增加机械加工之容许长度。
3、外径成凸缘设计，装卸容易。
4、强力型设计可共用生爪。

型式 / 规格

把握范围

净重

外径把握

内径把握

NBK-06

Ø8~Ø160

Ø48~Ø150

10.6

台湾千岛NBK强力超薄型夹盘

产品特点：

1、把手和盘面成30°角，旋转操作更便利。
2、薄型设计，可增加机械加工之容许长度。
3、外径成凸缘设计，装卸容易。
4、强力型设计可共用生爪。

型号规格表：

型号\寸法	J	K	L	M	把握范围		净重（kg）
型号\寸法	J	K	L	M	外径把握	内径把握	净重（kg）
NBK-06	28	40	10	13	Ø8∼Ø160	Ø48∼Ø150	10.6
NBK-08	26	43	11	13	Ø11∼Ø200	Ø62∼Ø190	18.1
NBK-10	32	52	12	16	Ø12∼Ø250	Ø72∼Ø240	27.9
NBK-12	40	59	14	18	Ø15∼Ø300	Ø86∼Ø290	42.9

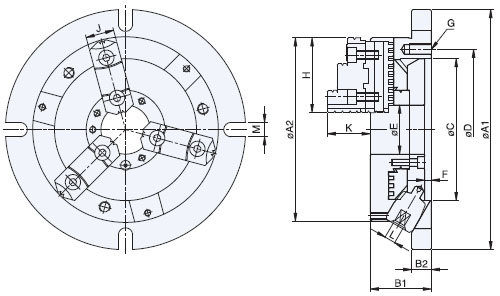

尺寸图及参数表：

型号\规格	A1	A2	B1	B2	C	D	E	F	G	H
NBK-06	220	170	58	18	130	147	45	6	3-M10×1.5P	68
NBK-08	270	210	65	20	155	172	60	6	3-M10×1.5P	82
NBK-10	315	255	73	20	190	210	80	6	3-M12×1.75P	93
NBK-12	370	305	80	22	250	285	105	5	3-M12×1.75P	118
